Занятие 13 - Система отбора воздуха на самолете

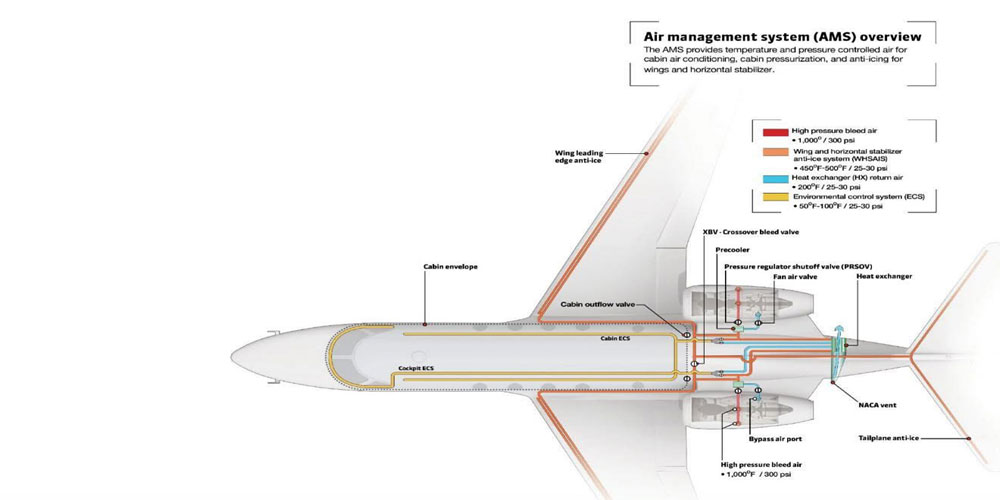

Большинство реактивных и турбовинтовых самолётов оснащены системой отбора воздуха. Эта система представляет собой сеть трубопроводов, клапанов и регуляторов, которые направляют воздух среднего и высокого давления, отбираемый из компрессорной секции двигателей и ВСУ, к различным потребителям.

Параметры воздуха на выходе из пилона:
- Температура: 200–250°C
- Давление: ~40 фунтов/кв. дюйм (2.8 бар)

Основные функции:
- Наддув кабины
- Кондиционирование воздуха
- Запуск двигателей
- Противобледенительные системы (крыло, двигатели)
- Наддув водяной системы
- Наддув гидробаков
- Управление пограничным слоем

Преимущество: Использование уже сжатого воздуха исключает необходимость в отдельных компрессорах.

Опасности и последствия отказа
При разгерметизации:
- Повреждение электропроводки
- Перегрев компонентов
- Разрушение конструкций
- Пожар на борту

При отключении части системы:
- Ухудшение работы:
Пневмоприводов поверхностей управления
Воздушных гидронасосов
Систем кондиционирования/наддува
Противобледенительных систем

Системы защиты
Приборы в кабине — контроль температуры и давления
Датчики перегрева — сигнализация при разрыве трубопровода
Отсечные клапаны — изоляция повреждённых участков
Системы мониторинга — предупреждение при падении давления
Противопожарные клапаны — изоляция двигателя от магистралей

Инновация: Современные самолёты (например, Boeing 787) заменяют пневматические системы электрическими для повышения эффективности.
